方案概述
立昂技术农业水价综合改革平台与现代化灌区解决方案,围绕建立机制、健全基础设施、综合管理、强化监管等方面,打造水价综合管控平台,建立健全灌溉区基础设备,实现立体感知、自动控制、精准调度的智慧灌区系统,实现灌区管理和用水的数字化、信息化和智能化,提高农业用水效率,促进实现农业现代化。
水价综合改革平台
1. 灌溉一张图
(1)灌区概况:灌区简介、灌区水源、灌区渠道、灌面、核心工程建筑物等信息与GIS结合展示。
(2)产品提供:基于GIS一张图,以地图和列表结合的方式展示灌区各个监测站点(包括灌区水源、灌区渠道、一级取水口、灌溉水井)的数量统计、分布情况、实时数据、历史数据等信息。
(3)工程一览:基于GIS地图,实现分区类展示灌区内工程分部情况、总量信息、工程基本信息等。
2.量测水管理系统
(1)水情上报及复核:当发生计量设备损坏或未安装计量设备但仍需进行计量的情况时,支持人工数据录入、工人录入数据查看等。
(2)水情监测:对灌区内所有量测水设备的水量数据进行实时监测,并且可指定时间段查询某个设备的水位流量过程曲线。
(3)水量统计:以图表形式对水量信息进行统计,支持按渠道溢水量统计、按管理单位水量统计、按受益人水量统计。
3.灌区基础信息管理系统
(1)渠道管理:当发生计量设备损坏或未安装计量设备但仍需进行计量的情况时,支持人工数据录入、工人录入数据查看等。
(2)工程管理:可分为井灌工程、渠灌工程和提灌工程等。
(3)设备管理:对平台接入的设备进行集中管理,包括基础信息维护、信息查询、手动添加和批量召唤等功能。
(4)水管单位管理:包括管理总站、管理分站和用水合作社,管理人员可对以上机构的基础数据进行增、删、改、查等操作,实现分类管理。
4.设备运维系统
(1)设备保修管理:定制开发,主要对项目区已安装的所有设备运维进行管理,记录设备运行中的状态和故障处理结果。主要包括设备故障登记、维修结果录入、维修记录等功能。
(2)设备运行监视:支持对项目区内设备实时数据监测,可按照采样率和采样点不同维度对历史数据进行查询。

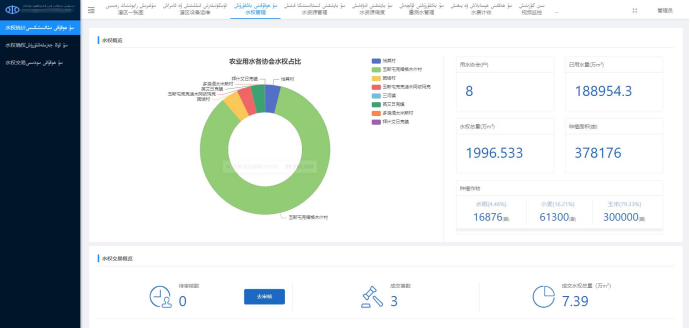

5.水资源与水权管理
(1)统计展示:首页信息展示了水资源限制指标、可供水量统计、水权分配统计、月供水统计和各个单位需水量统计。
需水计划管理
(2)需水计划管理:需水计划是由用水单位填报种植作物和种植面积,系统根据当前省份的灌溉定额进行净需水和毛需水量的分析,给灌区管理单位提供用水参考值。
灌溉区前端物联网设备
(1)一体化测控智能闸门:一体化测控智能闸门是集精确计量和精准控制于一体的自动化计量灌溉设备,结合了铝合金闸门、太阳能供电、水位测量、流量计算、无线通讯、远程控制、智能图像监控等功能,是闸门联动控制和灌区信息化解决方案的基础。
(2)箱式超声波明渠流量计
箱式明渠流量计是以超声波时差法为测量原理,是集测箱结构本体、超声测流单元、水位测量单元、数据存储与通讯为一体的明渠流量计量设备。可安装于闸前或闸后,用于测量过闸流量的箱式设备。
箱式超声波明渠流量计安装于矩形段内。测站电源釆用太阳能供电,RTU等设备安装于设备杆上的设备箱内,蓄电池放在设备箱内/地埋箱,布置避雷接地地网。
(3)雷达水位计、雷达流量计
雷达水位监测站有监控立杆、雷达水位计/雷达水位流速一体机、太阳能供电系统(太阳能板及蓄电池)、水资源智能测控终端RTU设备、串口摄像机、通信网络、防雷接地系统等组成。
|
